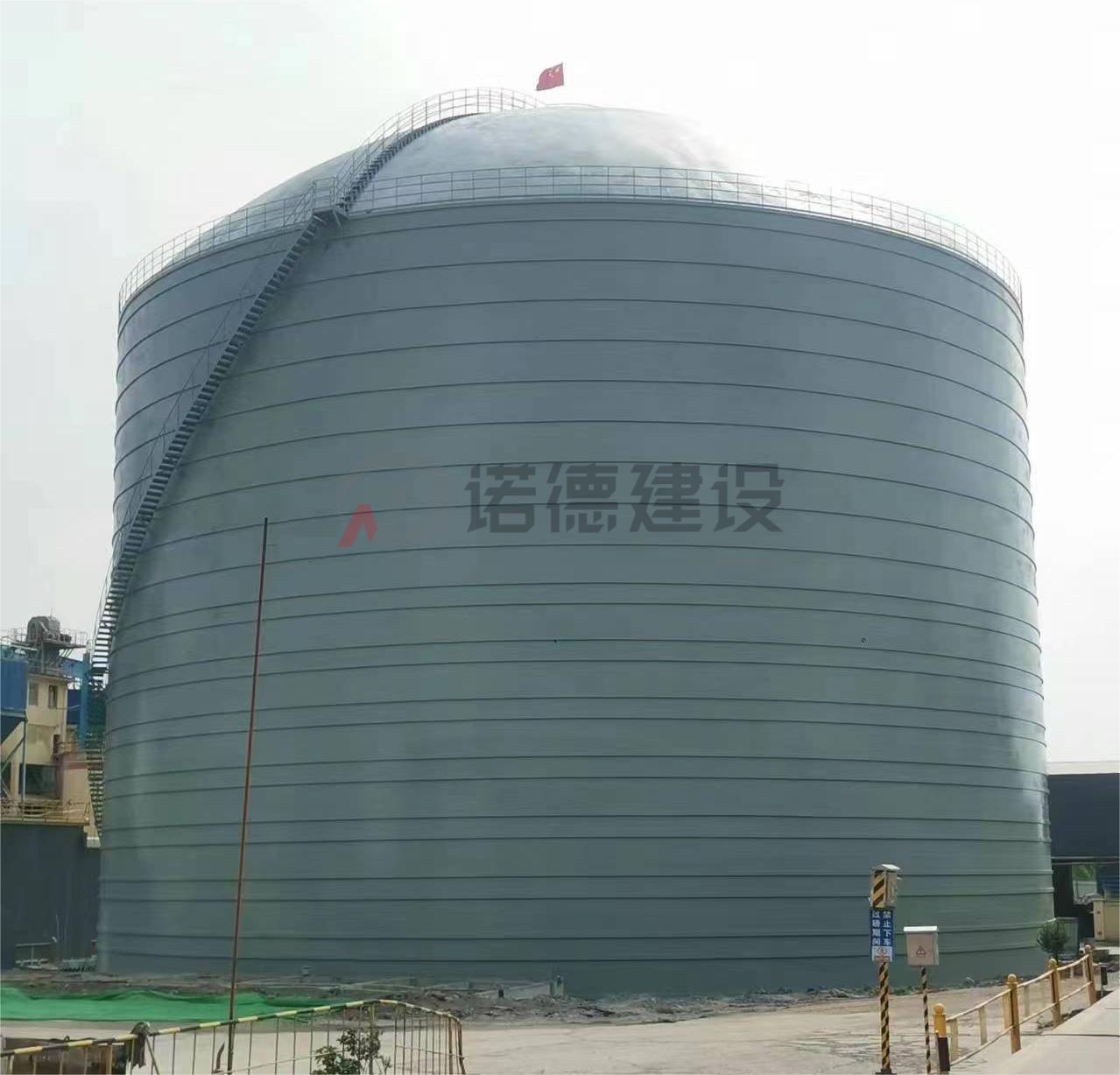

焊接钢板仓技术要求
1.1 材料要求
1.1.1 主要钢板材料为Q255B型或Q355B型,支撑结构采用Q235及以上材质,且保证良好的焊接性能。
1.2 钢板仓的防雷保护应按二级要求。
1.3 钢板仓的沉降观测点不少于四个。
1.4 钢板仓群的布置原则:两相邻库边缘距离不小于4米。
1.5 位于钢板仓库顶上的设备应有可靠的固定方式,连接多个库或其它设备的栈桥支座应采用简支结构,并保证一定的沉降收缩余量。
1.6 钢板仓仓顶入料口尺寸不小于直径600mm,各观察孔计料孔依据设备要求设置。
1.7 人孔尺寸不应小于600mm,且布置位置以不影响设备、管道安装及阀门操作为原则。
1.8 库顶、栈桥、及旋梯栏杆高度不应小于1.2米,且应涂警示标志漆,检修平台周围栏杆下端应挡板,以免检修工具、构件滑落。
1.9 钢板仓库侧旋梯的布置原则:单库均设,库群设置以方便人员检修可设二至三道;其它钢板仓库之间以连接平台连接。
1.10 避雷引线的设置:本钢板仓是以钢构件作为接闪器,引下线以镀锌扁铁,其具体要求为:镀锌扁铁截面积不应小于48mm2,厚度不应小于4mm。
1.11 每钢板仓引下线数目不小于2处,间距不大于18米,且应对称布置。
1.12 钢板仓接地装置可利用基础钢筋,纵横钢筋相互焊接,且冲击接地电阻不应大于10Ω。
1.13 钢板仓及栈桥上电气线路、电气设备应采用防尘和安全防护的措施。
1.14 动力线路与控制线路应分开设置,当动力、控制线路电压相同时可共管敷设。
1.15 空气管道内壁应清渣,所有管路安装应无错位、法兰垫片无挤出现象,连接池应严密。
1.16 钢板仓气化管或充气箱布置力求均匀,规格尺寸满足出料要求。
